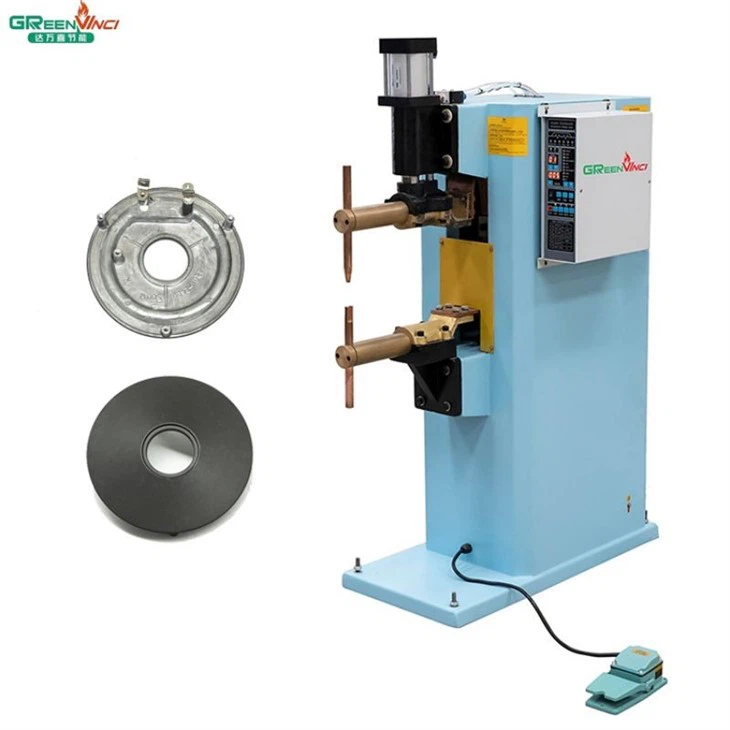

DN-25 կվտ Spot Եռակցման մեքենա
Ապրանքների նկարագրություն
ԱյնDN-25 կվտ Spot Եռակցման մեքենաբարձր-ուժեղ դիմադրության կետային եռակցման մեքենա է, որը նախատեսված է հատուկ արդյունաբերական թիթեղների եռակցման համար: Օգտագործելով արդյունավետ և էներգախնայող տեխնոլոգիա՝ այն առաջարկում է եռակցման բարձր ամրություն, էսթետիկորեն հաճելի արդյունքներ և հեշտ շահագործում: Այն լայնորեն կիրառվում է այնպիսի արդյունաբերություններում, ինչպիսիք են ավտոմոբիլային արտադրությունը, ապարատային և կենցաղային տեխնիկան և թիթեղների մշակումը:
Ապրանքի պարամետրեր
| Մոդել: | YDN 25 |
| Մուտքագրում | AC 380 V (2 PH) |
| Իշխանություն | 25 (ԿՎտ) |
| Բեռնվածության մակարդակը | 0.25 |
| Ճնշում | 5 - 8 (Mpa) |
| Վերին էլեկտրոդի հարվածներ | 50 (մմ) |
| Ստորին էլեկտրոդի հարված | 0 (մմ) |
| Սառեցում | Բնական սառեցում |
| Զուտ քաշը | 165 (կգ) |
| Ծավալը | 93 * 55 * 130 |
| Էլեկտրոդի երկարացման հեռավորությունը. | 400 (մմ) |
| Վերին և ստորին էլեկտրոդների միջև հեռավորությունը. | 250 (մմ) |
Հիմնական հատկանիշները
1. ԱյնDN-25 կվտ Spot Եռակցման մեքենադիմադրողական եռակցման մեքենա է, որը կառավարվում է միկրոհամակարգիչով։
2. Եռակցման սկզբունքն է օգտագործել եռակցման տարածքի դիմադրողականության ջերմությունը և մեծ քանակությամբ պլաստիկ դեֆորմացիայի էներգիան՝ մետաղական կապ ստեղծելու համար մետաղական երկու ատոմների միջև ցանցի հեռավորությանը մոտ, որոնք առանձնացված և արտահայտված են, և արտադրում է բավարար քանակությամբ սովորական հատիկներ հոդերի մակերեսի վրա՝ զոդման միացում, եռակցում կամ եզրային միացում ստանալու համար:
3. Ընթացիկ չափը և եռակցման ժամանակը կարող են ճշգրտվել, իսկ գործողությունը պարզ է:
Ընդհանուր անսարքությունների վերացում
|
Երևույթ |
Պատճառը |
Բեռնաթափման մեթոդ |
|
Եռակցման հոսանքի ելք չկա, երբ ոտքի ոտնակը սեղմված է |
1. Հոսանքի անջատիչը միացված չէ |
1. Միացրեք հոսանքի անջատիչը |
|
Եռակցման հոսանքը չի կարող ավտոմատ կերպով անջատվել |
1. Տրիստորը վնասված է |
1. Փոխարինեք թրիստորը |
|
Անկայուն ընթացիկ ելք |
1. Ցանցի լարման տատանումը գերազանցում է ±10%-ը |
1. Սպասեք, մինչև ցանցի լարման տատանումը լինի ±10%-ի սահմաններում՝ աշխատելուց առաջ |
|
Մետաղական շաղ տալ |
1. Էլեկտրոդի անբավարար ճնշում |
1. Կարգավորեք զսպանակի ճնշումը |
Եռակցման մեքենայի տեղադրում
1. DN-25kw կետային եռակցման մեքենա պետք է տեղադրվի ոչ-թեք տեղում, ամրացվի խարիսխի պտուտակներով և հիմնված լինի 10 մմ² պղնձի միջուկով:
2. Էլեկտրական տեղադրում. այս մեքենան օգտագործում է երկ-380 Վ լարման երկու փուլ: Ընտրեք մետաղալարերի տարբեր տրամագծերով մալուխներ և անջատիչներ՝ ելնելով եռակցման մեքենայի հզորությունից:
10կՎԱ-25կՎԱ. Օգտագործեք 6-16մմ² պղնձե միջուկային մալուխներ և 40-100Ա անջատիչ:
25կՎԱ-63կՎԱ. Օգտագործեք 16-25մմ² պղնձե միջուկային մալուխներ և 100-200Ա լարման անջատիչ:
Պահանջներ. Համոզվեք, որ մալուխները ամրացնող ընկույզները սերտորեն սեղմված են կայծերից և գերտաքացումից խուսափելու համար: Անջատիչը պետք է տեղադրվի գետնից մոտավորապես 150 մմ բարձրության վրա և օպերատորից առնվազն 3 մ հեռավորության վրա: Եռակցման մեքենայի մուտքային մալուխը պետք է միացված լինի սարքի ներսում գտնվող հոսանքի տախտակի վրա «INPUT» նշված տերմինալին:
3. Ճնշման ճշգրտում ոտնակի համար-Միացված մեքենաների. Եռակցման մեքենայի ներսում տեղադրված է ճնշման զսպանակ ոտքի ուղղահայաց ճնշման լծակի վրա: Զսպանակային ճնշման կարգավորումը կարգավորում է եռակցման ճնշումը: Մեկնարկային անջատիչը նույնպես տեղադրված է այս ուղղահայաց ճնշման լծակի վրա:
4. Միացում. Նախքան միացնելը, ստուգեք, որ բոլոր բաղադրիչները ճիշտ են միացված: Այնուհետև անջատեք օդափոխիչը և կարգավորիչի հոսանքի անջատիչը: Անջատեք օդափոխիչը երկարատև պարապուրդի ժամանակ:
